測繪分院探索將無人機航測系統與水下多波束無人船系統相結合的雙系統測量方式，通過將兩個系統的數據進行融合，為航電樞紐工程在運行期的檢測發展新的應用方法。

本次技術探索以檢測漢陽航電樞紐工程下游在運行期的工作狀態和安全狀況為主要目的。通過對漢陽航電樞紐閘壩下游地形圖測量及水下多波束點云測量，及時對閘壩泄洪堰面及其下游消力池、護坦和海漫的沖刷情況做出評價。全面掌握漢陽航電樞紐工程下游建筑物在運行期的變化情況，準確了解其可能的影響及其程度，為工程調度和決策提供可靠的依據。

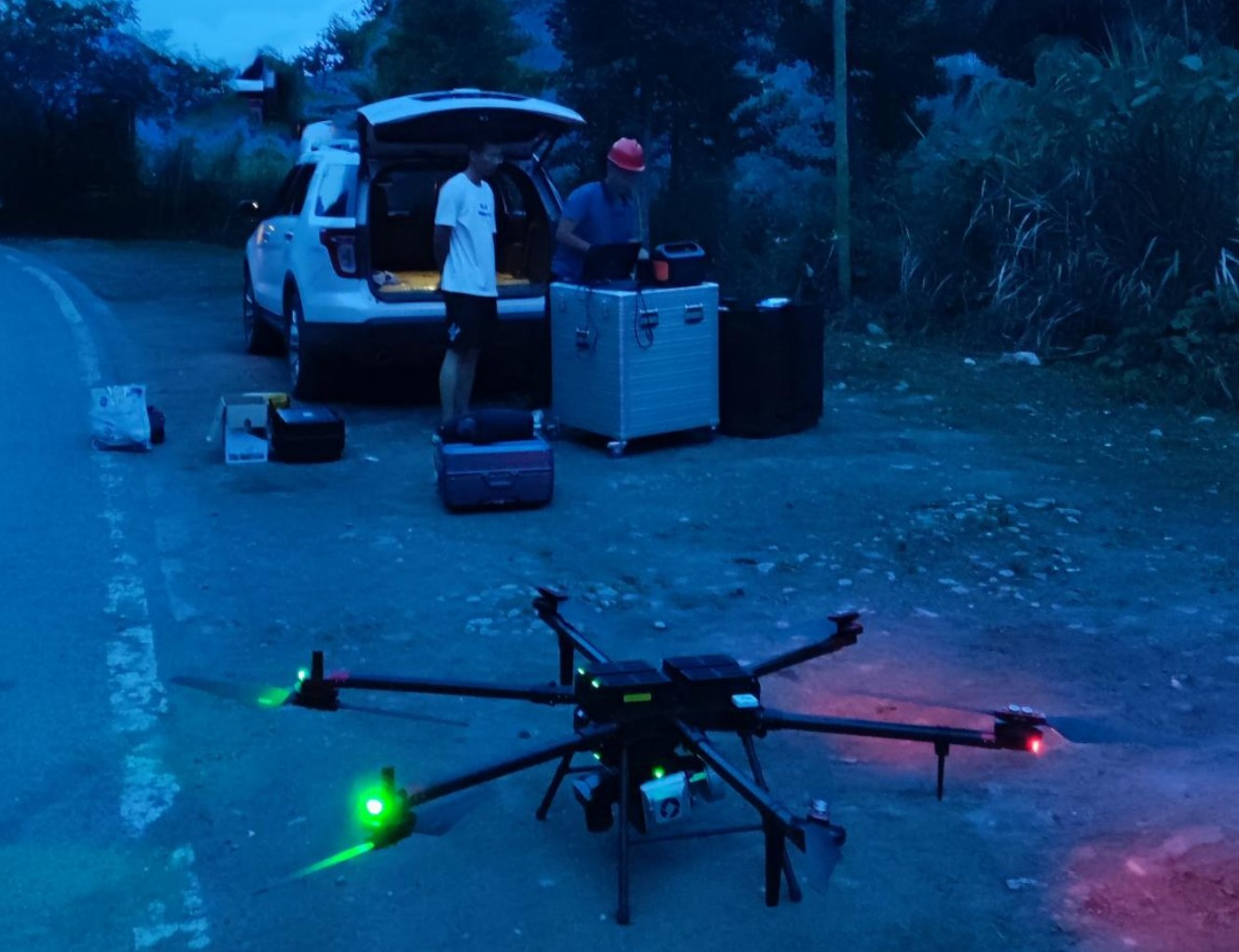

激光點云航飛

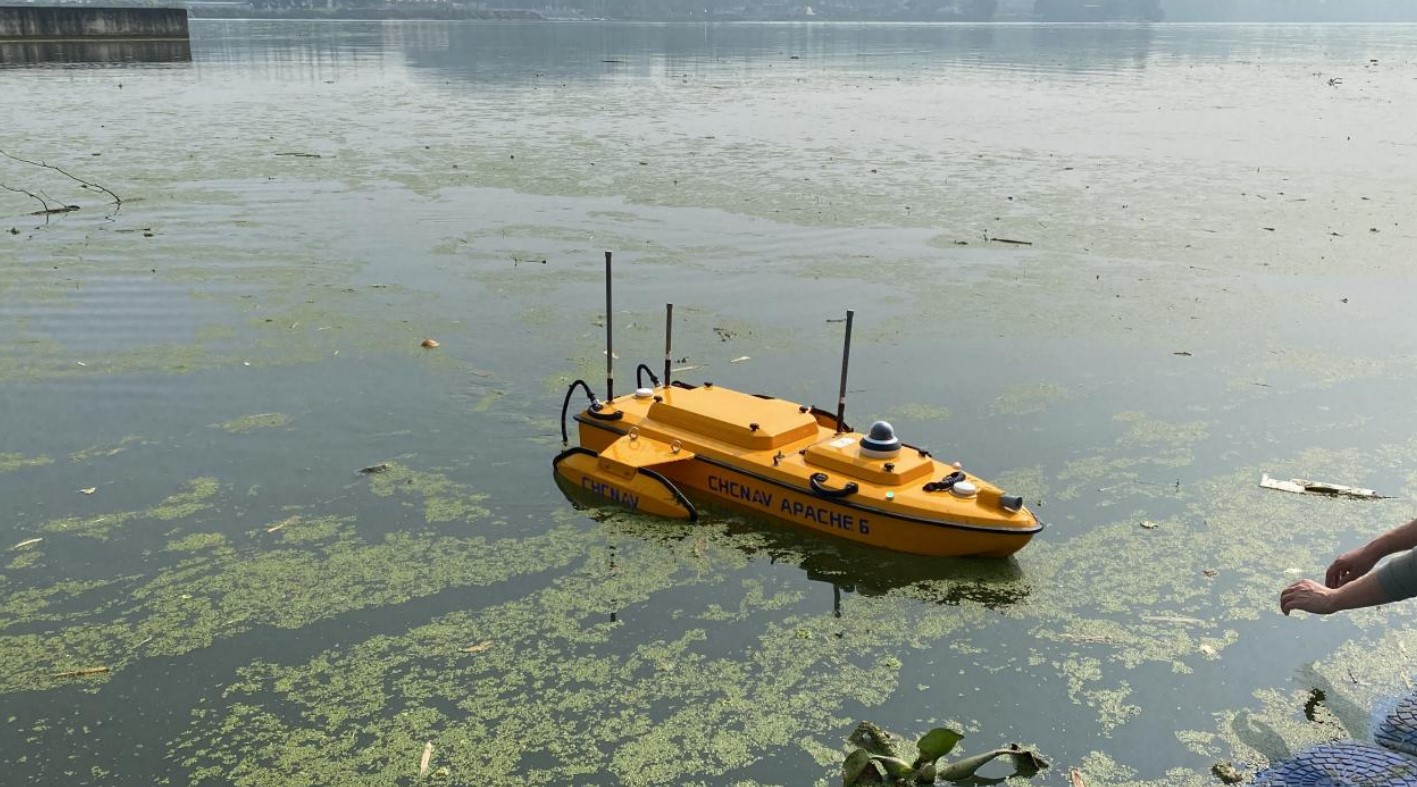

多波束雷達無人船

通過綜合利用航空正射測量、傾斜攝影測量、航空激光點云、水下單波束測量、水下多波束點云測量手段，對大壩上下游水上、水下進行地形圖繪制和三維建模，得到樞紐區三維立體模型、沖刷區域水下點云、沖刷部位水下三維模型等基礎數據。

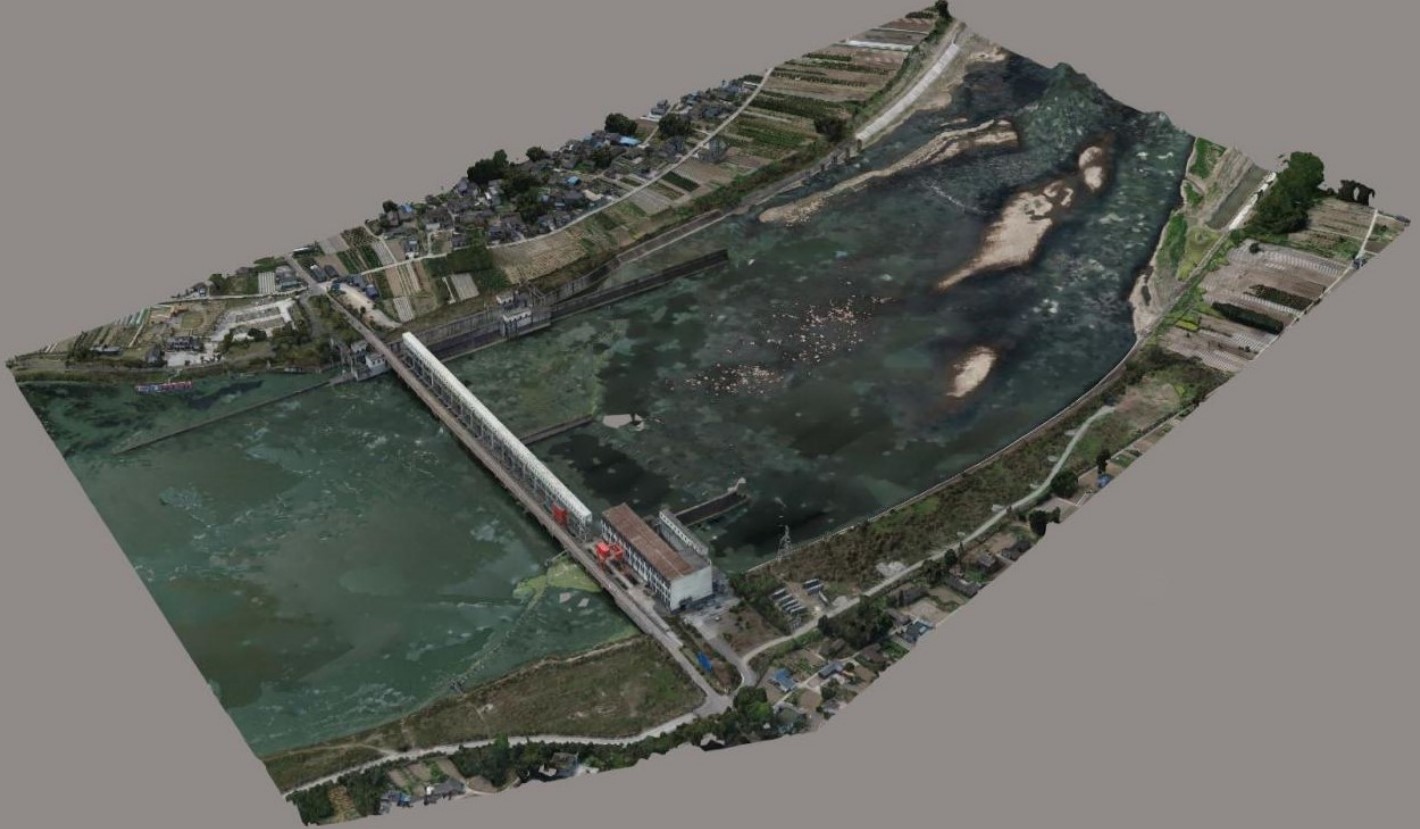

傾斜攝影測量立體模型

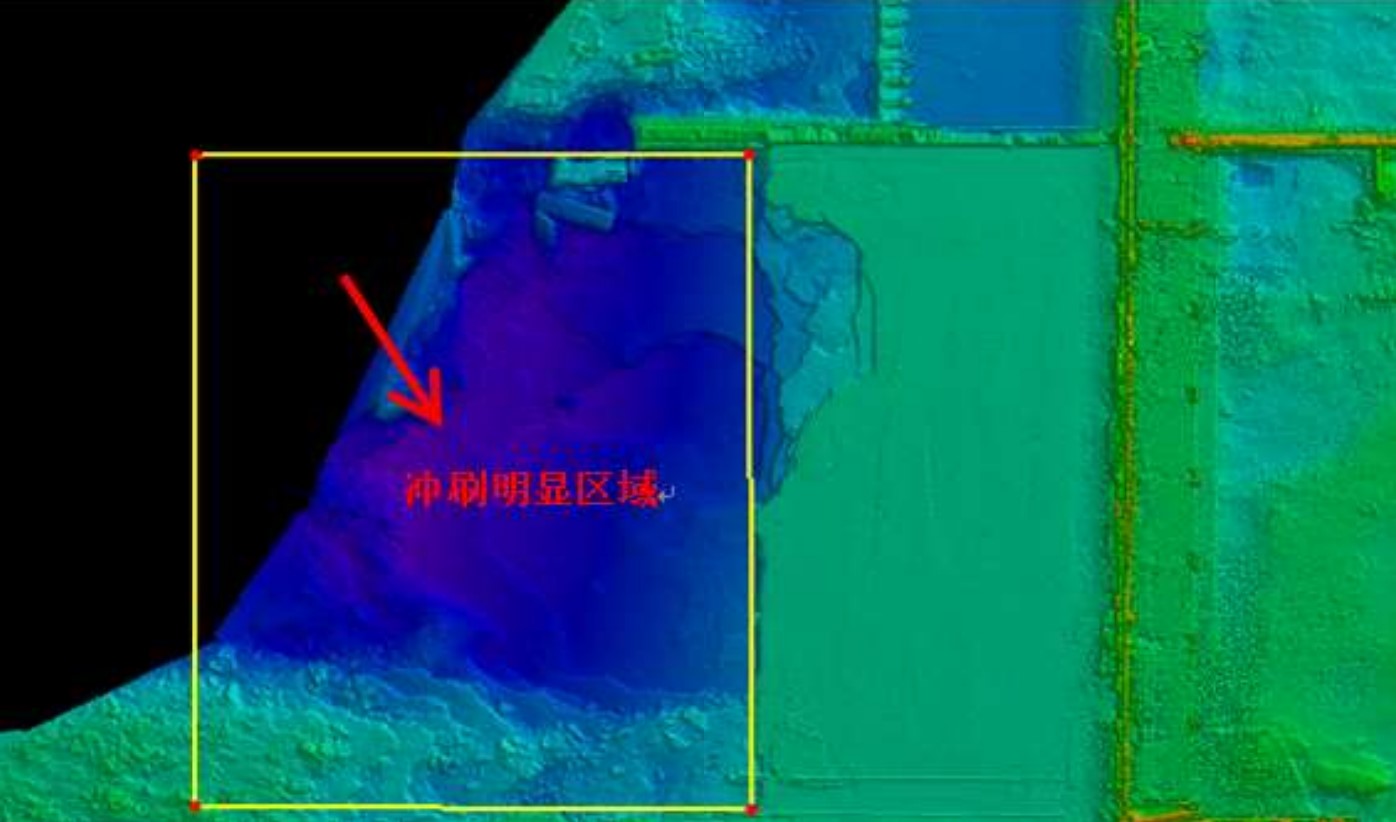

沖刷區域水下點云分析

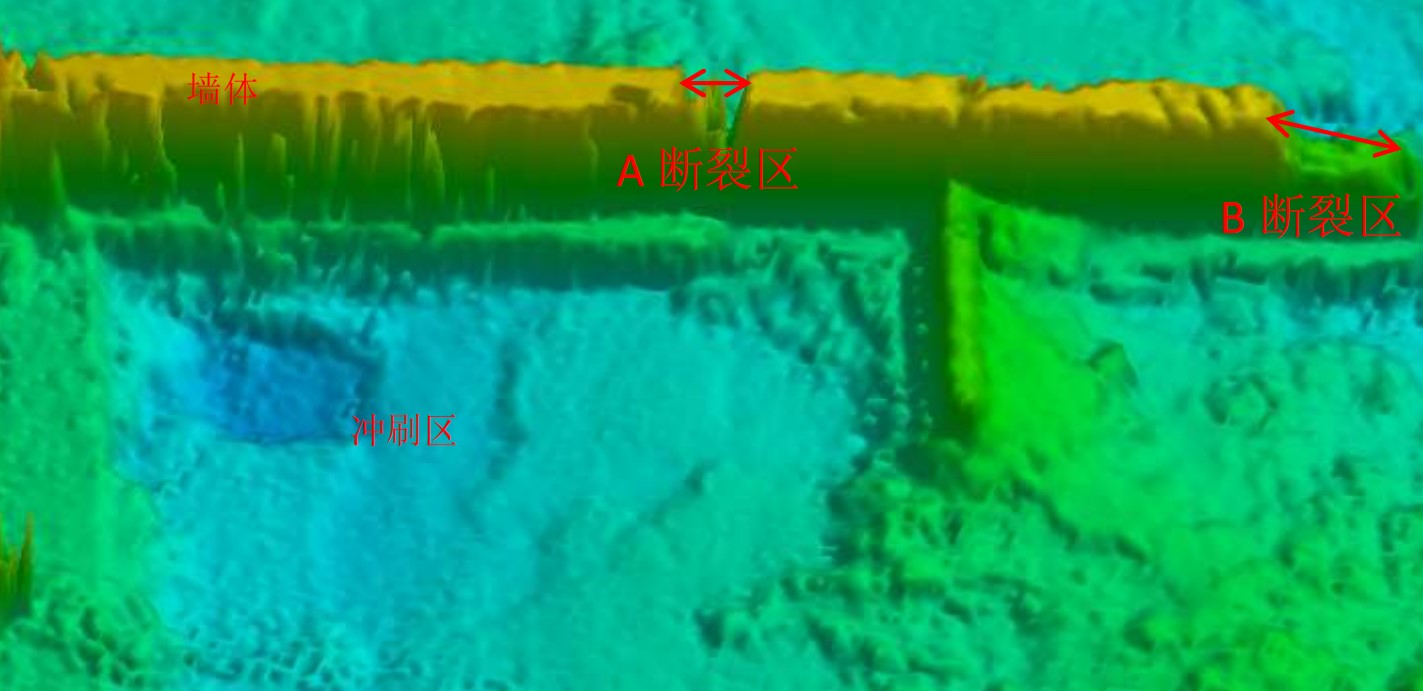

局部沖刷部位水下三維模型

分院此次應用的新技術新設備，一方面為業主方解決了運行期對樞紐區工作狀態和安全狀況的檢測需求；另一方面，也提升了測繪分院的又一項業務新技能，通過學習新技術和融合不同的測繪系統，大大的提高了工作的多樣性和效率，為分院以后的發展提供了更好的技術支撐。
